Gebäudemodell

* LOG = Level of Geometry

* LOG = Level of Geometry

Hinweis zu Projekten mit LOG 100:
Die Modellierung erfolgt primär auf Basis von Satellitendaten unter Berücksichtigung von gelieferten Eingangsdaten.

* Anmerkungen:

LOG = Level of Geometry

Die angegebenen Maßtoleranzen beziehen sich auf die Platzierung von Eckpunkten im Simulationsmodell und setzen entsprechende Qualitäten von Lageplänen, Grundrissen und Schnitten voraus.

Modellierungen, die auf Satellitendaten und/oder Openstreetmap-Daten basieren, erreichen üblicherweise eine Maßtoleranz von ± 50 cm, allerdings sind teilweise auch größere Abweichungen möglich.

Eine Zone umfasst Räume oder Innenbereiche eines Gebäudes mit der gleichen Flächennutzung.
Genauer wird dies über Belegungspläne, Lüftungsraten, TGA-Ausstattung, Soll-Temperaturen und Beleuchtungsanforderungen festgelegt.

Bei Metabuild erfolgt die Zonierung im 3D-Modell über Space-Types.

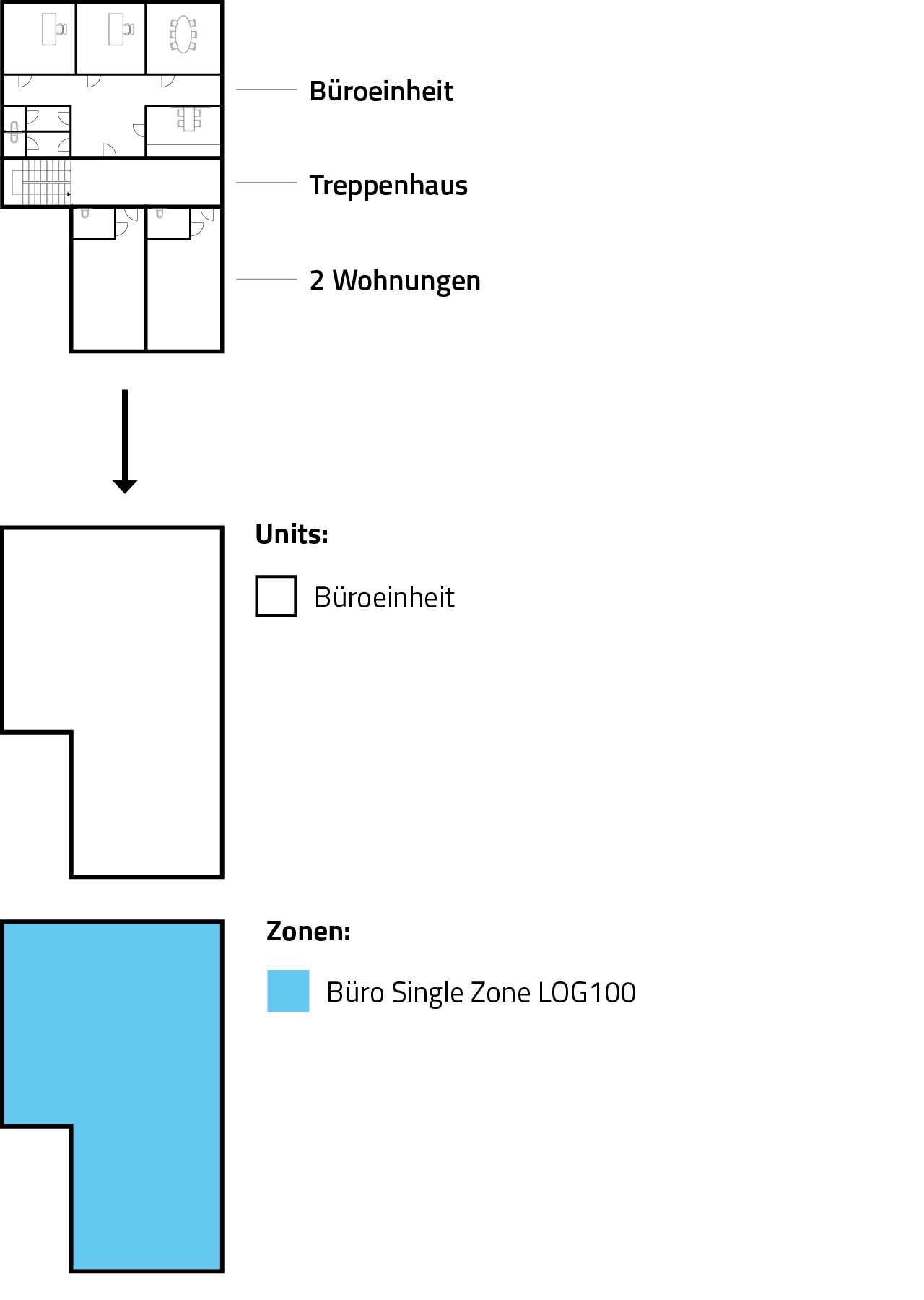

So werden Flächen zugewiesen:

• nur 1 Zone pro Stockwerk (d.h. keine Innenwände enthalten)
• wenn auf einem Stockwerk mehrere Gebäudenutzungen vorliegen, dann wird die Nutzung mit der größten Fläche gewählt
• es erfolgt keine Betrachtung von Wirtschaftseinheiten, also keine Aufteilung in Wohnungen bzw. Büroeinheiten etc. (die gesamte Fläche wird einer „Unit“ zugewiesen)

Beispiel:

Mögliche Nutzungsbereiche (Space-Types) für Wohngebäude:

• Wohnen Single Zone

Mögliche Nutzungsbereiche (Space-Types) für Nichtwohngebäude gemäß DIN V 18599-10:

• Büro Single Zone LOG100
  Enthält:
  A.1 Einzelbüro
  A.2 Gruppenbüro (2-6 Arbeitsplätze)
  A.3 Großraumbüro (ab 7 Arbeitsplätze)
  A.4 Besprechung / Sitzungszimmer / Seminar
  A.21 Rechenzentrum
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Einzelhandel Single Zone LOG100
  Enthält:
  A.5 Schalterhalle
  A.6 Einzelhandel / Kaufhaus
  A.7 Einzelhandel / Kaufhaus (Lebensmittelabteilung mit Kühlprodukten)
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Bildung Single Zone LOG100
  Enthält:
  A.8 Klassenzimmer (Schule), Gruppenraum (Kindergarten)
  A.9 Hörsaal, Auditorium
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Hotel Single Zone LOG100
  Enthält:
  A.10 Bettenzimmer
  A.11 Hotelzimmer
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Gastronomie Single Zone LOG100
  Enthält:
  A.12 Kantine
  A.13 Restaurant
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Lager Single Zone LOG100
  Enthält:
  A.20 Lager
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Gewerbe/Industrie Single Zone LOG100
  Enthält:
  A.22.1 Gewerbliche und industrielle Hallen – schwere Arbeit
  A.22.2 Gewerbliche und industrielle Hallen – mittelschwere Arbeit
  A.22.3 Gewerbliche und industrielle Hallen – leichte Arbeit
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Unterhaltung Single Zone LOG100
  Enthält:
  A.23 Zuschauerbereich – Theater und Veranstaltungsbauten
  A.24 Theater – Foyer
  A.25 Bühne
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Messe/Ausstellung Single Zone LOG100
  Enthält:
  A.26 Messe / Kongress
  A.27 Ausstellungsräume und Museum
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Bibliothek Single Zone LOG 100
  Enthält:
  A.28 Bibliothek – Lesesaal
  A.29 Bibliothek – Freihandbereich
  A.30 Bibliothek – Magazin und Depot
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Sport Single Zone LOG100
  Enthält:
  A.31 Turnhalle
  A.34 Saunabereich
  A.35 Fitnessraum
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Parkhaus Single Zone LOG100
  Enthält:
  A.32 Parkhaus (Büro- und Privatnutzung)
  A.33 Parkhaus (öffentliche Nutzung)
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Labor Single Zone LOG100
  Enthält:
  A.36 Labor
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Healthcare Single Zone LOG100
  Enthält:
  A.37 Untersuchungs- und Behandlungsräume
  A.38 Spezialpflegebereiche
  A.39 Flure des allgemeinen Pflegebereichs
  A.40 Arztpraxen und Therapeutische Praxen
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen
• Lagerhallen Single Zone LOG100
  Enthält:
  A.41 Lagerhallen, Logistikhallen
  A.19 Verkehrsfläche
  A.14–A.18 Nebennutzungen

So werden Flächen zugewiesen:

1) Aufteilung nach Units (Wohnungen, Büroeinheiten, Gemeinschaftsflächen etc.). Mehrere angrenzende Einheiten können hier zu einer Unit zusammengefasst werden.

2) Aufteilung nach Space-Type (Nutzung).
Innerhalb der in (1) festgelegten Units werden Innenbereiche nach Nutzungtyp aufgeteilt. Dabei werden nur so viele Innenwände gezeichnet, wie nötig um die unten genannten Nutzungsbereiche zu definieren.

Beispiel:

Mögliche Nutzungsbereiche (Space-Types) für Wohngebäude:

• Wohnen Single Zone

Mögliche Nutzungsbereiche (Space-Types) für Nichtwohngebäude gemäß DIN V 18599-10:

• Büro Single Zone LOG200
  Enthält:
  A.1 Einzelbüro
  A.2 Gruppenbüro (2-6 Arbeitsplätze)
  A.3 Großraumbüro (ab 7 Arbeitsplätze)
  A.4 Besprechung / Sitzungszimmer / Seminar
  A.21 Rechenzentrum
  A.14–A.18 Nebennutzungen
• Einzelhandel Single Zone LOG200
  Enthält:
  A.5 Schalterhalle
  A.6 Einzelhandel / Kaufhaus
  A.7 Einzelhandel / Kaufhaus (Lebensmittelabteilung mit Kühlprodukten)
  A.14–A.18 Nebennutzungen
• Bildung Single Zone LOG200
  Enthält:
  A.8 Klassenzimmer (Schule), Gruppenraum (Kindergarten)
  A.9 Hörsaal, Auditorium
  A.14–A.18 Nebennutzungen
• Hotel Single Zone LOG200
  Enthält:
  A.10 Bettenzimmer
  A.11 Hotelzimmer
  A.14–A.18 Nebennutzungen
• Gastronomie Single Zone LOG200
  Enthält:
  A.12 Kantine
  A.13 Restaurant
  A.14–A.18 Nebennutzungen
• A.19 Verkehrsfläche
  (nur ab 10m2 zusammenhängende Fläche zu modellieren)
• A.20 Lager
  (nur ab 30m2 zusammenhängende Fläche zu modellieren, d.h. für Kellerflächen etc.)
• Gewerbe/Industrie Single Zone LOG200
  Enthält:
  A.22.1 Gewerbliche und industrielle Hallen – schwere Arbeit
  A.22.2 Gewerbliche und industrielle Hallen – mittelschwere Arbeit
  A.22.3 Gewerbliche und industrielle Hallen – leichte Arbeit
  A.14–A.18 Nebennutzungen
• Unterhaltung Single Zone LOG200
  Enthält:
  A.23 Zuschauerbereich – Theater und Veranstaltungsbauten
  A.24 Theater – Foyer
  A.25 Bühne
  A.14–A.18 Nebennutzungen
• Messe/Ausstellung Single Zone LOG200
  Enthält:
  A.26 Messe / Kongress
  A.27 Ausstellungsräume und Museum
  A.14–A.18 Nebennutzungen
• Bibliothek Single Zone LOG 200
  Enthält:
  A.28 Bibliothek – Lesesaal
  A.29 Bibliothek – Freihandbereich
  A.30 Bibliothek – Magazin und Depot
  A.14–A.18 Nebennutzungen
• Sport Single Zone LOG200
  Enthält:
  A.31 Turnhalle
  A.34 Saunabereich
  A.35 Fitnessraum
  A.14–A.18 Nebennutzungen
• Parkhaus Single Zone LOG200
  Enthält:
  A.32 Parkhaus (Büro- und Privatnutzung)
  A.33 Parkhaus (öffentliche Nutzung)
  A.14–A.18 Nebennutzungen
• Labor Single Zone LOG200
  Enthält:
  A.36 Labor
  A.14–A.18 Nebennutzungen
• Healthcare Single Zone LOG200
  Enthält:
  A.37 Untersuchungs- und Behandlungsräume
  A.38 Spezialpflegebereiche
  A.39 Flure des allgemeinen Pflegebereichs
  A.40 Arztpraxen und Therapeutische Praxen
  A.14–A.18 Nebennutzungen
• Lagerhallen Single Zone LOG200
  Enthält:
  A.41 Lagerhallen, Logistikhallen
  A.14–A.18 Nebennutzungen

So werden Flächen zugewiesen:

1) Aufteilung nach Unit (Wohnungen, Büroeinheiten, Gemeinschaftsflächen etc.).

2) Aufteilung nach Space-Type (Nutzung).
Innerhalb der in (1) festgelegten Units werden Innenbereiche nach Nutzungtyp aufgeteilt. Dabei werden nur so viele Innenwände gezeichnet, wie nötig um die unten genannten Nutzungsbereiche zu definieren.

Beispiel:

Mögliche Nutzungsbereiche (Space-Types) für Wohngebäude:

• Wohnen Single Zone

Mögliche Nutzungsbereiche (Space-Types) für Nichtwohngebäude gemäß DIN V 18599-10:

• A.1 Einzelbüro
• A.2 Gruppenbüro (2-6 Arbeitsplätze)
• A.3 Großraumbüro (ab 7 Arbeitsplätze)
• A.4 Besprechung / Sitzungszimmer / Seminar
• A.5 Schalterhalle
• A.6 Einzelhandel / Kaufhaus
• A.7 Einzelhandel / Kaufhaus (Lebensmittelabteilung mit Kühlprodukten)
• A.8 Klassenzimmer (Schule), Gruppenraum (Kindergarten)
• A.9 Hörsaal, Auditorium
• A.10 Bettenzimmer
• A.11 Hotelzimmer
• A.12 Kantine
• A.13 Restaurant
• A.14 Küche in Nichtwohngebäuden
• A.15 Küche – Vorbereitung, Lager
• A.16 WC und Sanitärräume in Nichtwohngebäuden
• A.17 Sonstige Aufenthaltsräume
• A.18 Nebenflächen ohne Aufenthaltsräume
• A.19 Verkehrsfläche
• A.20 Lager
• A.21 Rechenzentrum
• A.22.1 Gewerbliche und industrielle Hallen – schwere Arbeit
• A.22.2 Gewerbliche und industrielle Hallen – mittelschwere Arbeit
• A.22.3 Gewerbliche und industrielle Hallen – leichte Arbeit
• A.23 Zuschauerbereich – Theater und Veranstaltungsbauten
• A.24 Theater – Foyer
• A.25 Bühne
• A.26 Messe / Kongress
• A.27 Ausstellungsräume und Museum
• A.28 Bibliothek – Lesesaal
• A.29 Bibliothek – Freihandbereich
• A.30 Bibliothek – Magazin und Depot
• A.31 Turnhalle
• A.32 Parkhaus (Büro- und Privatnutzung)
• A.33 Parkhaus (öffentliche Nutzung)
• A.34 Saunabereich
• A.35 Fitnessraum
• A.36 Labor
• A.37 Untersuchungs- und Behandlungsräume
• A.38 Spezialpflegebereiche
• A.39 Flure des allgemeinen Pflegebereichs
• A.40 Arztpraxen und Therapeutische Praxen
• A.41 Lagerhallen, Logistikhallen

Im Rahmen der Zuweisung eines Single-Zone-Space-Types werden vereinfachte, statistische Annahmen integriert, z.B. enthält ein Single-Zone-Space-Type bereits einen gewissen Prozentanteil an Badezimmer, sodass diese nicht separat modelliert werden müssen.

Gemäß Gebäudeenergiegesetz (GEG) und DIN18599 ist bei einer reinen Wohnnutzung oder einer reinen Büronutzung ein stark vereinfachtes 1-Zonen-Modell ausreichend.

Wir empfehlen jedoch für genauere Auswertungen ein Mehrzonenmodell. Siehe LOG-Übersicht und Zeile „Innenwände / Zonierung“.

Im 3D-Modell von Metabuild werden Grundrisse je nach Detailgrad (LOG, Level of Geometry) unterschiedlich genau hinterlegt. Gemäß üblicher Praxis in der Energiemodellierung werden die „echten“ Räume zu Hauptnutzungsarten zusammengefasst (siehe Zonierung). D.h. es wird auf diverse Innenwände verzichtet.

Außerdem werden im 3D-Modell von Metabuild im Innenbereich Türen und Fenster, Möbel, Fußleisten, Amaturen, Leitungen etc. nicht abgebildet, da sie energetisch zu vernachlässigen sind. Allerdings werden interne Wärmequellen (Bürogeräte, Küchengeräte etc.) anhand von Standardwerten in den Simulationen berücksichtigt.

Spaces sind Räume oder Gebäudebereiche.

Units sind Wirtschaftseinheiten, also z.B. Wohnungen oder Büoeinheiten, die separat vermietet oder verkauft werden können. Mehrere Spaces können als Unit zusammengefasst werden (abhängig vom Detailgrad).

Unabhängig vom 3D-Modell können umfangreiche Bauteilinformationen hinterlegt werden. So kann z.B. ein stark vereinfachtes geometrisches Modell (Level of Geometry, LOG 100) auch sehr detaillierte Bauteilinformationen enthalten (Level of Information, LOI 300).

Im folgenden finden Sie eine Übersicht über alle Bauteilkategorien. Für jede dieser Kategorien steht eine Vielzahl von Optionen zur Verfügung (z.B. Dämmstoffe, Dämmstärken, etc.).

Außenwände

• Beheizt gegen Außenluft
• Unbeheizt gegen Außenluft
• Beheizt gegen Nachbargebäude
• Unbeheizt gegen Nachbargebäude
• Beheizt gegen Erdreich
• Unbeheizt gegen Erdreich

Dächer

• Beheizt gegen Außenluft
• Unbeheizt gegen Außenluft

Decken/Böden

• Beheizt gegen Außenluft
• Beheizt gegen Unbeheizt
• Unbeheizt gegen Beheizt
• Unbeheizt gegen Unbeheizt
• Beheizt gegen Erdreich
• Unbeheizt gegen Erdreich

Fenster

• Fenstertyp
• Sonnenschutzsysteme

Sonstige

• Heizung, Lüftung, Klimatisierung
• Photovoltaik
• Beleuchtung

Einschränkung bei Projekten in LOG 100 (Level of Geometry):
Pro Bauteil kann nur eine Definition hinterlegt werden. Das bedeutet beispielsweise, dass allen Fenster dieselben Bauteilinformationen zugewiesen werden.

Fehlende Bauteilinformationen werden automatisch auf Basis von Typologiedaten (im Bezug auf Gebäudenutzung, Baujahr und Standort) ergänzt. Natürlich können diese jederzeit zu einem späteren Zeitpunkt verändert bzw. nachgeschärft werden. So kann sukzessive der Detailgrad des Simulationsmodells erhöht werden.
